產品介紹
升降柱又稱“升降地柱”、“升降路樁”、“防沖撞路樁”、“液壓升降柱”、“隔離樁”等。升降柱廣泛用于城市交通、軍隊及國家重要機關大門及周邊、步行街、高速公路收費站、機場、學校、銀行、大型會所、停車場等許多場合。本款升降柱采用液壓動力源和液壓動作桿集成的液壓升降柱，系統采用微型電機通過一個集成閥件的連接塊與齒輪泵和油箱側面連接構成了分體式升降柱，本款分體式升降柱與一體式升降柱的區別是主體內部結構集成不太一樣，一體式升降柱電機與液壓動力源是垂直集成在一起的，然后與一體化液壓缸裝配而構成一個完整的微型液壓系統，通過結構件將該系統安裝于路障主體的內部，完成了電能→機械能→液壓能的完整轉化過程，真正實現了微型“機、電、液一體化”。升降柱的液壓機芯包括油箱、壓力開關、電機、液壓泵、集成閥塊、液壓油缸及連接螺栓，油箱由筒狀殼體、上蓋及底蓋組成，液壓油缸、集成閥塊、液壓泵及電機依次連接構成一柱體，連接螺栓將該柱體連接于底蓋的螺栓上，壓力開關設于集成閥塊上并與其控制油路連接，我司提供的液壓機芯將液壓油缸，集成閥塊、液壓泵及電機構成一體，使用液壓驅動站與機械執行機電組合在油箱內，具有體積小，結構緊湊，穩定性好及使用方便的特點。
升降柱用于控制道路車輛通行的設備，可以與道閘控制系統等配套使用或者單獨使用，升降柱為敏感區域防止非允許車輛強行闖入而設計研發的，具有很高的實用性、可靠性及安全性，升降柱通過對過往車輛的限制，有效地保障了交通秩序及主要設施和場所的安全，提供高安全、高防恐的防沖撞安全保護。對升降柱的控制方式靈活機動，除常規手控摁鍵盒控制外，還可以采用遙控、刷卡、車牌識別等方式控制，并可通過計算機實現程序化控制。主要目的是為防止車輛強行闖入、對進出車輛進行限行與疏導，一套最簡單的智能升降柱系統是由升降柱、控制器、遙控器或按鈕盒組成的，一般一臺控制器最多可管理控制八臺升降柱設備，可對每臺升降柱進行單獨控制。升降柱最快可以在3秒的時間內就完全升起阻止車輛的通行。當升降柱處于升起情況，自動“挺身”抵御攻擊，可以束縛車輛進出。如遇急迫或特殊情況(如火災、急救等)可遙控下降，以便車輛通行。立柱也不會對行人的通行造成障礙，既便捷順暢又安全可靠。
本設備屬于全自動液壓帶警示燈環升降柱，由升降柱機械結構及液壓一體驅動裝置組成，安裝在道路中，可以為1臺或多臺。中心柱體采用直徑219mm，厚度6mm的拉絲不銹鋼制作而成，升降高度600mm以內，中心柱體升降時間最快可達3秒，升降過程中無噪音，柱體頂部帶LED警示燈環，在柱體上升或下降過程中LED燈會閃爍警示。該設備一般使用在起降比較頻繁，且周圍有一定保安力量的場所。液壓升降柱廣泛應用于小區、公園、風景區、學校、停車場、機關單位、監獄、機場、碼頭、交通管理、使館、石油化工、軍隊、航空航天、核電站等場所的車輛通道控制。
產品特性
■全自動液壓分體式
采用液壓動力源和液壓動作桿集成的液壓升降柱，系統采用微型電機通過一個集成閥件的連接塊與齒輪泵和油箱側面連接構成了分體式升降柱，本款分體式升降柱與一體式升降柱的區別是主體內部結構集成不太一樣，一體式升降柱的電機與液壓動力源是垂直集成在一起的，而分體式升降柱的電機與液壓液壓動力源是側面集成在一起的。然后與一體化液壓缸裝配而構成一個完整的微型液壓系統，通過結構件將該系統安裝于路障主體的內部，完成了電能→機械能→液壓能的完整轉化過程，真正實現了微型“機、電、液一體化”。
■系統技術先進
系統采用先進技術，由電機、油泵、油箱等通過集成液壓閥塊相連接，電機液壓件防水等級均通過IP68防水防塵，使用壽命100萬次以上無故障。經數十年研究技術、設計解決了多個路樁、路柱的升降同步問題，系統配備應急下降閥，解決因設備故障或者停電等突發情況導致的升降柱無法下降等問題。無需額外鋪設液壓管路，安裝簡單維護方便，針對出現問題的升降柱只需單獨取出維修即可、結構簡單牢固。
■機芯壽命長，動力強
升降柱機芯作為升降柱的核心配件，是影響產品性能的關鍵。本設備機芯采用304不銹鋼及高溫烤漆表面處理，防止因地下潮濕導致的結構不穩定，從而確保使用壽命和穩定性，機芯帶有停電應急裝置，在停電時電磁閥根據需求打開，確保在停電時也能正常下降使用，電機機芯采用鋁鎂合金材質，液壓泵采用工業級設計，效能高，噪音小，能提升使用壽命，采用防水電機，經過浸泡測試，適用于埋地等環境安裝，壽命長，動力更強勁。
■采用PLC自動化控制系統，性能穩定
設備采用PLC智能自動化控制，系統運行性能穩定可靠，便于集成?？刂葡到y(tǒng)是我司自主研發的多功能一體式集成數碼編程系統，一個控制器可同時控制1到8根升降柱，也可以分開控制1、3、5升降，2、4、6不動，或者7、2、3升降，4、5、6不動，設有3種工作模式控制器，預留有開關信號及地感檢測信號接口。
■結構獨特
其核心部分液壓單元與機械動力機構為一體式設計，可有效地將機械能傳遞給液壓驅動單元，動作高效。液壓單元完成壓力直升的獨特設計，性能卓越，在國內外同一領域里是很少見的。
■安全可靠
當遇停電等緊迫情況時，可手動開啟緊急下降按鈕，柱體自動降下，開放通道，放行車輛。內部固定機構的上部和下部分別裝有電流檢測傳感器和電磁傳感器，從而實現了對動力單元的過流保護及柱體動作的有效限位，運行穩定可靠。常溫下，連續升降5000次無停機故障產生，升降靈活，到位準確。
■快速升降，平靜無噪音
升降時間最快可達3秒，遠遠大于同等規格的升降柱，這一點極其難能可貴。由于它采用液壓驅動單元，動作起來，柔和而平靜，很好的解決了傳統氣動升降柱因氣泵工作噪音大的問題。
■停電可手動操作
當設備處于升起狀態及電力電網停電時，配電箱控制系統因斷電無法正常啟動。在停電的情況下或出現故障時，如升降柱處于升起狀態需要下降時，可以通過手動操作將升起的柱子回落到與地面水平位置，方便車輛通行，直至柱體降到與地面水平。
■遙控器控制升降
設備配置遙控器裝置，通過無線遙控的方式，可在控制器周圍30米左右范圍內（根據現場的無線電通訊環境而定），活動遙控升降柱的升降。
■自帶LED警示燈和反光膜
升降柱自帶360度可視LED警示燈和反光膜，采用3M鉆石級反光膜，反光率可達85%以上，會在夜晚和霧天起到很好的警示作用。
■設備承載負荷大，撞擊力強
升降柱降下后，可承受100噸的車輛通行后，能正常使用。柱體升起后，可載重8噸的車輛撞擊后也能正常使用。
■機電液壓一體化
無需鋪設地下液壓管道，地上不設液壓驅動系統室外房，安裝方便，施工成本降低，整體效果更美觀。
■多臺升降柱同步升降
控制器可設置多臺升降柱可同步升降，單臺升降柱故障不影響其他升降柱的使用。升降柱與控制系統之間距離無要求。
■經濟實惠
因為本身為液壓系列，環保節能，低消耗，故障率更低，使用壽命更長，降低了維護成本。另外，選用非傳統式導向機構設計，裝置保護，愈加簡潔方便。
■使用范圍廣
升降柱廣泛適用于各種場合，例如以下各種場合。
◆國家機關和軍隊等重要單位大門：安裝升降防暴路樁，可電動、遙控或刷卡等方式控制升降，有效阻止外單位車輛進入和不法車輛闖入。
◆步行街：步行街路□安裝升降式路樁，平時路樁處于升起狀態，限制車輛進出，如遇緊急或待殊情況（如火災、急救、領導視察等）可迅速降下路樁，以便車輛通行。
◆道路隔離帶：在非全封閉式道路隔離帶中可采用升降式路樁，平時阻止車輛左轉或掉頭行駛，如遇道路施工、道路阻塞等特殊情況，可放下路樁，使車輛改道通行。
◆多用途廣場：白天路樁升起，禁止車輛進入廣場，夜間利用廣場作為臨時反恐防范目標硬隔離設施，放下路樁，車輛可進入停車。
◆開放式公園：開放式公園路口安裝升降式路障，平時路障升起，阻止車輛通行，游人可自由通過。遇特殊情況時，放下升降式路障，以便車輛通行。
◆小區、銀行、學校：小區、銀行、學校等限制車輛進入的場所，而且又保證消防通道的有效使用。
◆高速公路、檢查站：需要緊急封路時，使用自動升降路樁，方便快捷，并可解決警力不足的壓力及防止沖卡事故。
■擴展功能
升降柱與車牌識別進行聯動控制，也可以與其他控制設備組合實現自動控制。
◆與紅外對射光柵聯動：升降柱上升過程中，車輛及行人通過紅外對射時，升降柱自動下降，升降柱升起到位后，功能自動關閉。
◆與車牌識別攝像一體機聯動：對車牌和車輛特征進行識別，實現對車輛進行有效控制和升降柱無人自動化管理。
◆與測速雷達聯動：車輛超過預設速度時，升降柱以最快速度強行升起，并鎖定系統。
技術參數
|
指 標 |
參 數 |
指 標 |
參 數 |
|
產品型號 |
GS610 |
產品名稱 |
分體式全自動帶警示燈升降柱。 |
|
上升速度 |
≤5秒 |
產品材質 |
柱體為SUS304拉絲不銹鋼，預埋桶防銹處理。 |
|
下降速度 |
≤3秒 |
表面工藝 |
數控車磨，拉絲拋光。 |
|
不銹鋼厚度 |
6mm |
安裝方式 |
預埋式安裝。 |
|
柱體直徑 |
219mm |
LED警示燈 |
360度可視LED警示燈環。 |
|
柱體高度 |
600mm |
線控裝置 |
可通過線控開關對升降柱進行控制。 |
|
預埋深度 |
1.1～1.3米 |
控制器驅動數量 |
1臺控制器可控制8臺升降柱。 |
|
驅動方式 |
液壓驅動 |
遙控裝置 |
可通過遙控器對升降柱進行無線控制，遙控距離約30米。 |
|
供電電源 |
AC 220V/50Hz |
最低通過壓力 |
可通行80-120噸以上貨柜車。 |
|
控制電壓 |
DC 12V/6A |
警示方式 |
柱體頂端有LED警示燈，柱體表面貼有3M高反光膜。采用3M鉆石級反光膜，反光率可達85%以上。 |
|
額定功率 |
350W |
漏電保護 |
配有漏電保護裝置。 |
|
運行噪音 |
＜20分貝 |
環境溫度 |
-200度不降低脆性，200度不改變剛性。 |
|
使用頻率 |
2000次/日 |
工作溫度 |
-30℃～70℃ |
|
抗破壞等級 |
M30～M50 |
防護等級 |
IP68防雨防潮防塵。 |
|
防水等級 |
潛水級 |
箱體尺寸 |
580mm(L)×460mm(W)×820mm(H) |
|
整體重量 |
107Kg |
應用場景 |
廣泛應用于小區、公園、風景區、學校、停車場、機關單位、監獄、機場、碼頭、交通管理、使館、石油化工、軍隊、航空航天、核電站等場所的車輛通道控制。 |

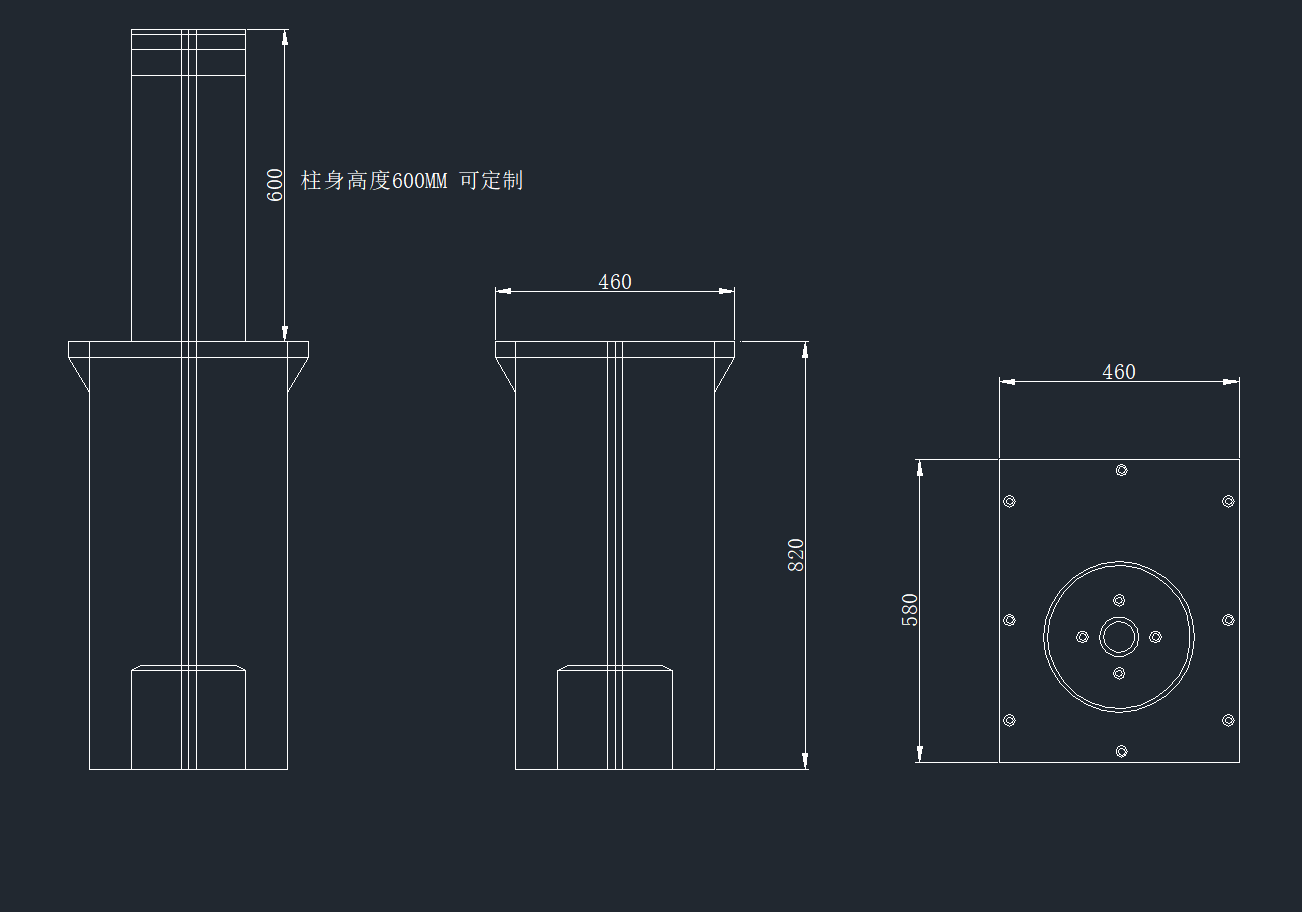

分體式升降柱尺寸圖
圖1--分體式升降柱尺寸圖
常見故障分析
|
序號 |
故障現象 |
故障分析 |
處理方法 |
|
1 |
柱體升不動，上升困難。 |
機械變形，摩擦力大。 |
校正機械機構。 |
|
機械間隙不均，摩擦力大。 |
調整機械間隙。 |
||
|
泥沙、灰塵太多阻塞。 |
清理機芯內部，加潤滑油。 |
||
|
2 |
柱體上升下降時有聲音。 |
摩擦力太大。 |
加潤滑油在導柱上。 |
|
3 |
柱體脈動上升，柱體下滑。 |
缺液壓油。 |
增加液壓油。 |
|
4 |
柱體上升到位后緩慢下滑。 |
溢流閥故障。 |
對調溢流閥。 |
|
5 |
柱體下降中途停止緩慢下滑。 |
調節溢流閥或更換閥體內部頂簧。 |
|
|
6 |
柱體不升或上升極其緩慢。 |
泄壓閥故障。 |
通電進行上升、下降操作，沖洗泄壓閥。 |
|
缺液壓油。 |
加液壓油。 |
||
|
7 |
柱體不能上升或下降。 |
檢查一下控制主板電源。 |
檢測控制主板是否通電。 |
|
檢測控制小主板是否通電。 |
|||
|
檢查進控制器的線路。 |
|||
|
檢查線路是否漏電。 |
|||
|
8 |
漏電開關跳閘。 |
電壓不穩。 |
更換電壓穩定的輸電流。 |
|
電纜線過長。 |
增加電纜線平方數。 |
||
|
線路進水蒸氣。 |
檢查電機是否漏電。 |
||
|
9 |
LED警示燈不亮。 |
線沒有接好。 |
檢查燈線是否通電。 |
