產品介紹
在各類校園、企事業、政府機關單位食堂、餐廳、小超市等場所，我們會經?？吹剿⒏袘?span>IC卡的各種臺式或掛式的感應IC卡智能終端設備，這類終端設備是感應IC卡消費系統最常用的配套讀卡及控制設備，但是在一些特殊的場所，如醫院的病房、不間斷運行的車間、勞教所等，他們的配餐需要上門服務，餐車需將他們的配餐運到他們生活或工作的場所，這時候放一臺臺式或掛式的感應IC卡消費終端在餐車上就會顯得體積過大，刷卡消費不方便，手持式感應IC卡消費終端就是在這樣的市場背景環境下開發的。
本設備是我司針對需要移動刷卡消費場所而開發的多功能手持式彩屏感應IC卡消費機，該消費終端設備體積小，攜帶方便，帶大容量后備電池，可實現移動刷卡消費，可與ZF系列32位的各類臺式或掛式感應IC卡消費機共用一套管理軟件，是實現移動刷卡消費很好的一個解決方案。消費機只需要持一張經過授權的智能IC感應卡，在手持機上感應讀卡，即可完成各種消費的支付過程，而消費系統在后臺強大的軟件環境和完善的硬件基礎上完成信息加工處理工作，統一進行IC卡的發行、授權、充值、掛失、解掛、注銷等工作，并可查詢、統計、清算、報表、打印各類消費信息及其它相關業務信息。
本設備采用射頻識別（RFID）技術，具有免接觸，無損耗，技術先進，系統擴展性好，無需維護，投資一步到位等優點，避免了因接觸IC卡的讀寫、油污、芯片裸露等缺陷造成的各種故障。本設備由第四代感應技術研發而成,標配儲存30萬張卡片容量，8萬條記錄容量，30萬個黑名單容量，有多種通訊方式可供選擇，標配USB數據通訊方式與計算機通訊，也可以使用GPRS無線通訊方式，即不需要任何布線，設備隨時隨地可實時采集數據。GPRS無線傳輸通訊方式，主要是通過消費機安裝手機卡，管理電腦那邊固定IP地址綁定，利用移動的GPRS流量傳輸，讓消費機與電腦實時的握手傳輸數據，可以通過花生殼綁定域名方式來固定IP地址，也可以通過跟網絡運營商公司合作購買固定IP地址。只要外網IP地址固定了，電腦IP地址映射到外網固定的IP地址上，首次使用的時候在消費機上設置好固定的IP地址，綁定的電腦實時開機狀態下，每次刷卡的記錄都會實時的通過GPRS無線方式傳輸數據到電腦軟件里面。例如總部（服務器）設置在杭州，但你有幾個店鋪分別在北京、上海、廣州、深圳等城市，想要實時監控到各個地方的營業情況，就可以用我們的GPRS通訊的消費管理系統。在感應IC卡消費系統中，錢存于感應IC卡（M1卡）內，消費機用于完成對卡片的扣款操作，交易數據存于消費機內。系統初始化、發卡和充值的工作由發卡機完成。該款手持消費機集消費、充值、補貼、打折、積分等功能于一體，功能強大，以計算機管理為核心，以智能IC卡為信息載體，以手持機為終端的全新智能收費管理系統，現已廣泛應用于企業、工廠、機關、學校、醫院、娛樂業、餐飲業、美食城、酒店以及各類消費連鎖店等公共消費場所。
產品特性
■脫機消費
設備支持脫機消費，即可脫離計算機獨立運行，每次操作的情況均有詳細記載，由消費機存儲消費數據，需要消費數據時，將消費機與管理電腦通過USB線連接即可, 也可以通過GPRS無線通訊來采集設備上的消費記錄。
■技術先進
采用MIFARE1非接觸式IC卡，卡號唯一，保密性、兼容性和可擴展性強。管理軟件架構采用C/S結構，后臺數據庫采用SQL數據庫。
■手持式設計
消費機采用手持設計，體積小，攜帶方便，安全穩定，適合各種環境使用。
■鋰電池供電
本機靠自帶的大容量鋰電池工作，連續刷卡消費工作10個小時，待機時間72個小時以上。電源多級穩壓，抗干擾能力強。
■設備存儲容量大
本設備采用特殊的FLASH存儲芯片，絕無數據丟失現象；設備具有掉電數據保護功能，停電后數據保存10年以上。每臺消費機可處理30萬張卡片，存儲記錄容量8萬條，黑名單容量30萬個，存儲快滿時，會進行報警提示。記錄滿則停止刷卡，并提示采集數據，保證數據安全。
■數據通訊方式
手持消費機既支持GPRS無線網絡數據傳輸，也支持USB數據線傳輸。
手持消費機采用GPRS無線通訊，使數據的傳輸效率更高，更加方便，實時通訊，使數據實時存儲到數據庫中，以便及時查詢數據。通過無線實時連接電腦，數據安全可靠，使得系統使用更讓用戶放心。GPRS無線傳輸實現方式，主要是通過消費機安裝手機卡，管理電腦那邊固定IP地址綁定，利用移動的GPRS流量傳輸，讓消費機與電腦實時的握手傳輸數據?？梢酝ㄟ^花生殼綁定域名方式來固定IP地址，也可以通過跟網絡運營商公司合作購買固定IP地址。只要外網IP地址固定了，電腦IP地址映射到外網固定的IP地址上，首次使用的時候在消費機上設置好固定的IP地址 ，綁定的電腦實時開機狀態下，每次刷卡的記錄都會實時的通過GPRS無線方式傳輸數據到電腦軟件里面。通俗的講，GPRS通訊即3G、4G通訊，不受區域限制，隨時隨地都可以對消費機設置和管理，只要在中國境內有移動信號覆蓋的地方都可以把每一筆的消費記錄或充值記錄實時傳輸?shù)椒掌骼铩?span>
注意：GPRS是中國移動推出的通用分組無線服務技術，所以只能用移動的手機卡，需開通GPRS流量包月套餐（一般5元包30M可夠10萬條數據左右使用）。
消費機也可通過標配USB數據線通訊傳輸，此傳輸方式需要把設備拿到管理電腦旁邊通過USB數據線直接連接電腦，通訊速率可達9600bps，數據下載速度快，1萬條數據1分鐘內即可完成。一般只采購一臺或者設備數量少的情況下使用。
■靈活的消費模式
可實現自由消費、計次消費、定額消費、菜單消費等多種消費模式。各種消費模式可由系統管理員自行設置，既可以用輸入金額方式收費，又可以用定額方式收費，還可每臺機設置不同的定額消費值。各種消費模式、數值可直接在消費機上設置，也可通過管理軟件設置。（注：各種消費模式的消費金額除了必須在0.1-99999.9元之間，還受制于單筆最高限額。單筆最高限額用戶可自由設置，但設置數值須低于99999.9元。）
◆自由消費：通過鍵盤自由輸入消費金額，消費金額從鍵盤上按數字和小數點，按【確定】鍵后進行扣款寫卡，支持金額相加、相乘和取消操作。在自由消費模式下可以輸入大于0且小于99999.9元的消費金額，可以相加也可以相乘。輸入消費金額后，按【確定】鍵，便可刷卡消費。也可以先把卡片放到感應區，再輸入消費金額后按【確定】鍵消費。在未輸入消費金額的時候，把卡片放到感應區可以查詢此卡的余額。消費完成后，設備界面會顯示當前消費的金額與消費之后卡內余額。
◆計次消費：也稱充值次數消費。刷卡消費時，從卡上扣充值次數，儲存消費次數記錄。計次消費可以充值次數，消費完次數后再到管理中心充值次數；也可以設置無限次消費，這個需要設置用戶級別折扣率為0，消費機設定固定金額1元即可。
◆定額消費：也稱定值消費，按照設定的定額，無須操作，刷卡即扣款，消費金額以消費機上定值金額為準，刷卡按定值金額進行扣款寫卡。機器處于定額消費模式且啟用了分時段定值后，當持卡人刷卡消費時，機器會根據當前時間段對應的金額自動扣款。如果啟用時段固定金額功能，當持卡人刷卡消費時，機器會根據時段固定金額自動扣款。機器設定了固定時間段（可自定義設置四個時間段）后，當持卡人刷卡消費時，若刷卡的時間不在固定時間段設置的時間范圍內，機器會提示并拒絕作業。若固定時間段沒有設置時間，則持卡人24小時都可以刷卡。在定額消費時請注意：卡片放到感應區就會扣錢，不能像自由消費那樣去查詢余額。
◆菜單消費：在軟件中設置好菜單信息管理，將每個菜單的名稱和單價設置好，以及每個菜單所對應的按鍵號，按鍵號所設置的范圍值為1～999，例如，1號是紅燒茄子15元，2號是番茄炒蛋12元，消費時，只需要輸入1+2，機器自動根據菜品的單價累加進行扣款，方便使用，最多支持999種菜品。后臺管理中心可以查詢每條消費記錄的詳細信息，包括菜單的名稱、單價、交易數量以及交易的金額。也可以匯總出當天或當月（日期可以自定義設置）的每一個菜單的交易總額。
■多功能的消費設置
可設當日用餐時段，用餐時段可設置范圍1～4個時間段，可設置每個時間段的限制額度和限制次數，第四個用餐時段可以跨天。例如，當日最大限額50元，當日最大限次3次，只需要設置一個用餐時段即可，可設置用餐時段00：00～23：59，這段時間內限額50元，限次3次。當然也可以設置多個時間段的限額限次功能，限額設置范圍0～99999.9元，限次設置范圍0～65535次。
■消費機上掛式解掛功能
可在直接在消費機上現場輸入卡號掛式和解掛，以免丟失時間過長造成不必要的損失。
■可設置時段固定金額功能
當設置消費機為固定額消費時，固定額消費可設置4個時間段，每個時間段的固定消費額可以不同，設置通過后臺軟件進行，修改方便。在設定的有效時間段內允許刷卡，并按照設置金額自動扣款。
■可進行卡類及折扣設置
消費機具有用戶級別設置功能，可以設置16種不同級別的卡，并且不同級別的卡可實現不同的消費折扣，折扣率可自定義設置，消費扣款時，消費機按折算出來的折扣金額自動扣款，不需要收費人員人工折算。
■異常自動報警
存儲快滿時，會進行報警提示。對于非法卡、掛失卡、注銷卡、余額不足卡、超次卡、消費超額卡，不僅不能消費，而且刷卡時終端會進行報警及代碼提示。
■多功能的系統配置
消費機標配中文語音播報功能，設備支持系統管理軟件在線時鐘校準。
■語音播報功能
刷卡正常消費時，消費機進行語音播報“本次消費XX元”；超過每餐設置的消費次數時，消費機上顯示“限次”并播報語音“限次”；超過有效期的卡片到餐廳消費機上刷卡使用時，消費機上顯示“已過期”并播報語音“注銷卡”；當用戶拿著注銷過的卡片、白卡或者別的系統上的卡片在消費機上使用是沒有任何反應的，此外，還可以播報“余額不足”、“掛失卡”、“無效卡”、“限額”、“不在消費時段”等各種真人語音播報。
■設備密碼可修改
在設備主界面按【功能】鍵：輸入“00000”（默認是5個“0”），按【確定】鍵進入功能菜單。可由用戶系統管理員自行更改進入【功能】菜單密碼。如需更改進入【功能】菜單密碼，在當前界面按【確定】鍵，輸入5位（0-9之間）密碼，再次按【確定】鍵即可。
■結構性好
采用LCD液晶彩屏顯示屏，帶背光，高清晰國際品質液晶屏。消費時，液晶顯可顯示姓名、消費額及卡余額；查詢時，將卡放置消費機上，液晶顯可顯示姓名、卡號及卡余款；需要統計的時候按【統計】鍵可看到當日消費的總金額、總次數、以及統計未采集記錄的總金額和總筆數，操作方便，顯示直觀。消費時，消費機可進行語音播報“本次消費X元”和語音錯誤提示，使工作人員和消費者雙方對消費明確、明了。感應IC卡最大存儲金額為150萬元，單筆最大消費金額為99999.9元（用戶可在此數值以下自行設置），最大計費精度為0.1元。采用全新外觀磨具設計，加厚型高強度ABS工程塑料，黑色原色無噴漆，不掉色，更環保耐用。機器機殼采用全封閉流線型，防塵、防油、防靜電處理，能在各種惡劣環境下工作使用。
■可靠性高
高可靠電路設計，數據存儲采用NVSRM芯片，停電數據長久保存，芯片內含電壓自動檢測保護電路，遇電壓不穩定，可以保護數據不丟失或錯亂；采用高可靠的上電復位電路，確保系統工作正常后，方可讀寫存儲芯片中的數據，確保數據萬無一失。系統軟件具有數據備份和數據恢復功能。
■設備操作簡單
按【統計】鍵可顯示當日消費機消費的總金額、總次數、以及統計未采集記錄的總金額和總筆數；按【取消】鍵可取消當前操作金額，進行另外設定；按【確認】鍵是對當前操作的確認，可以進行消費操作。
具體消費機按鍵功能說明如下：
◆ 【0】－【9】數字鍵：用于輸入0－9數字。
◆ 【●】小數點鍵：小數點后的數字單位為“角”。
◆ 【+】加號鍵：在自由消費狀態下做消費額累加。
◆ 【*】乘號鍵：在自由消費狀態下做消費額相乘，在菜單消費狀態下做單價與份數相乘。
◆ 【▲】上翻鍵：在空閑狀態下，可查詢上筆消費信息。在【功能】設置中做功能選項往上翻頁。
◆ 【▼】下翻鍵：在【功能】設置中做功能選項往下翻頁。
◆ 【統計】鍵：統計當日消費機消費的總金額和總次數。
◆ 【取消】鍵：返回消費界面。
◆ 【功能】鍵：進入功能菜單。
◆ 【確認】鍵：確認當前操作。在自由消費模式下，按此鍵相當于重新輸入上一筆的消費金額。
■售后服務無憂
一年免費保修，終身維護，保姆式服務讓您使用無憂。
■功能強大的管理軟件
◆可通過管理軟件設置每日消費限次、每月消費限次、每日消費限額、每月消費限額、時段限次和時段限額。
◆可通過管理軟件對有效消費時間段進行設置，在有效時段以外無法消費，且每個刷卡時段的設置金額隨時間段自動調整。
◆可通過管理軟件進行刷卡間隔時間的設置，在設置的時間間隔未到不允許重復刷卡。
◆可通過管理軟件進行卡類級別設置、編號設置等信息，實現消費的靈活性。
◆可以進行消費機器分組，消費之后可以按不同的組別進行消費記錄的統計。
◆可設置用戶卡有效期、金額并允許隨時修改，實現消費的規范化。
◆可設置卡用戶級別名稱，輸入名稱如貴賓卡、會員卡、臨時卡等。
◆自動統計金額、修改機號等功能。
◆可以查看各類統計表，如每日充值統計表、每日消費匯總表、個人充值統計、個人匯總資料等，還可以進行數據檢查。
◆選擇華星安時智能一卡通管理軟件，充分考慮到系統擴展性，做到一次性發卡，多個系統使用，無須重復錄入人員資料和多次發卡。
■特殊功能
◆充值贈送功能：16個用戶級別，每一個用戶級別可設置10個贈送規則，例如充值100送50，充值200送100等等，充值多少錢送多少錢都可以自行設置，僅現金充值才能贈送金額。
◆二次扣款功能：例如有些公司每一餐的第一次消費會給員工補貼，第二次再來刷卡的話就沒有補貼了，按原金額來扣費。
◆因錯退還功能：此功能是管理員誤操作導致扣款金額不對使用的，例如刷卡扣款5元的，由于管理員不小心按錯了按鍵，刷卡扣款了8元，需要因錯退還操作。通過因錯退還管理卡退還消費機最后一筆消費記錄，當然，也可以在管理軟件交易管理里面的消費管理菜單中，選擇要退還的消費記錄即可退還該消費金額。
◆積分兌換功能：設置消費兌換積分功能的話，可以用積分兌換禮品。兌換比例可自行設置，例如，消費×元兌換×個積分。此功能主要是適用于各種連鎖購物店、高檔會員娛樂場所、美食城等消費可以用積分有禮品兌換的消費場所。
■適用范圍
適用于各種網絡無法到達或經常流動的、需要上門服務收費、移動刷卡消費的場合，現已廣泛應用于企業、工廠、機關、學校、醫院、娛樂業、餐飲業、美食城、酒店以及各類消費連鎖店等公共消費場所。
技術參數
|
指 標 |
參 數 |
指 標 |
參 數 |
|
卡片容量 |
30萬張 |
讀卡模塊 |
工作頻率為13.56MHz的感應M1卡讀卡模塊。 |
|
記錄容量 |
8萬條 |
卡片類型 |
工作頻率為13.56MHz的感應IC卡（M1卡）。 |
|
黑名單容量 |
30萬個 |
卡類設置 |
16種消費等級卡，可實現不同折扣與補貼。 |
|
刷卡感應距離 |
3～5cm |
通訊方式 |
USB數據線直連、GPRS無線通訊。 |
|
讀寫時間 |
＜0.3秒 |
通訊速率 |
9600bps |
|
計費精度 |
0.1元 |
金額限制 |
卡片最大存儲金額：150萬元，單筆最大交易金額：99999.9 元，不能透支 |
|
最大數據位數 |
7位 |
語音播報 |
支持中文語音播報功能和語音錯誤提示，可報消費金額。 |
|
工作環境溫度 |
0℃～50℃ |
面板顯示 |
LCD液晶彩屏顯示，帶背光，高清晰國際品質液晶屏。 |
|
工作環境濕度 |
10%～90%RH |
時段設置 |
4個消費時間段設置，可各時段限次/限額，第四個消費時間段可以跨天。 |
|
工作電壓 |
9V直流 |
消費模式 |
自由消費、計次消費、計時消費、定額消費、菜單消費可自行設置。 |
|
工作電流 |
2A |
工作功率 |
動態小于1.2W。 |
|
軟件數據庫 |
SQL Server |
后備電池 |
有，自帶大容量鋰電池，待機大于72個小時，可供設備持續工作10小時。電源多級穩壓，抗干擾能力強。 |
|
語言選擇 |
簡體中文 |
產品重量 |
約1Kg |
|
數據保存 |
10年 |
外型尺寸 |
210(L)×80(W)×50(H)mm |
系統各種通訊示意圖

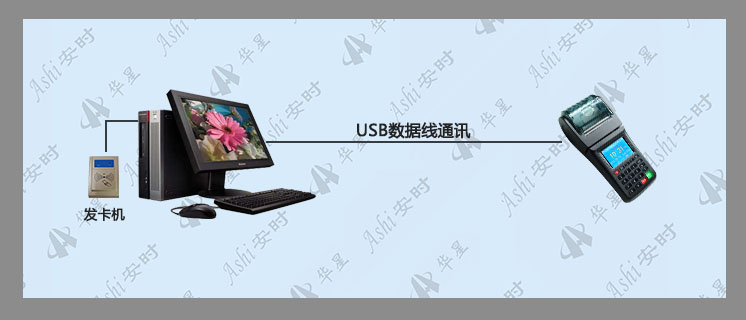

Ⅰ、USB數據線直連
圖1--USB數據線直聯通訊示意圖

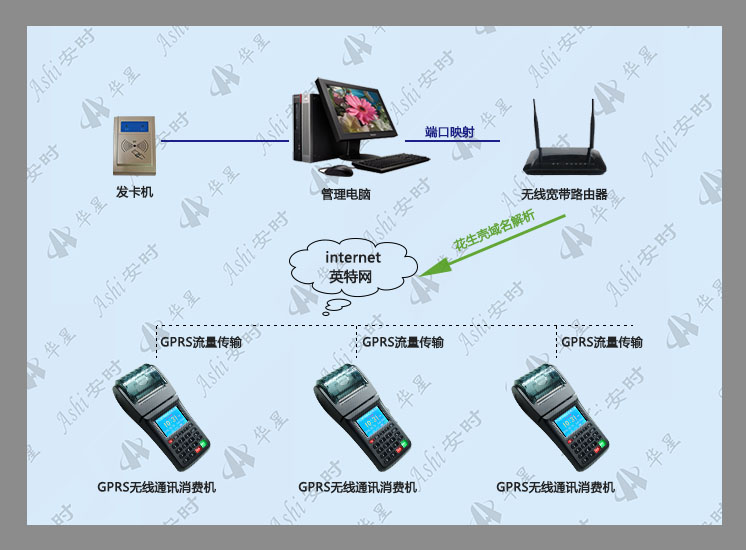

Ⅱ、GPRS無線通訊示意圖
圖2--GPRS無線通訊示意圖
